DEVImat™ 70T

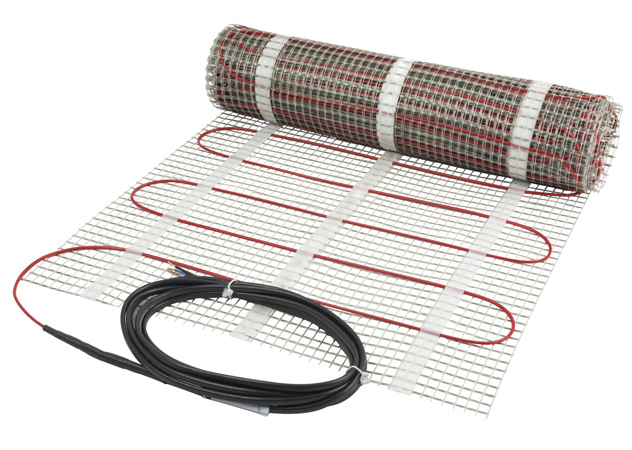

DEVImat™ to w pełni ekranowana mata grzejna z samoprzylepną siatką, przewodami z izolacją FEP oraz czerwoną powłoką zewnętrzną PVDF, która nie jest odporna na promieniowanie UV.
Okrągły profil przewodu oraz wysokość maty wynosząca 3,5 mm umożliwiają zastosowanie produktu w projektach modernizacji istniejących podłóg.
Mata grzejna powinna być stosowana wraz z odpowiednim termostatem w celu kontroli temperatury oraz zabezpieczenia instalacji przed przegrzaniem.
Przewód przyłączeniowy (zimny przewód) jest wyposażony w lite żyły przeznaczone do podłączenia instalacji.
Każdy kabel podlega kontroli jakości obejmującej pomiar rezystancji, badanie napięciowe oraz kontrolę materiałów.
Produkt jest objęty gwarancją DEVI zgodnie z warunkami gwarancji obowiązującymi dla danego rynku.
DEVImat™ posiada deklarację EPD (Environmental Product Declaration). EPD przedstawia ilościowe dane dotyczące wpływu produktu na środowisko w poszczególnych etapach jego cyklu życia.
Korzyści
- Samoprzylepna siatka montażowa
- Wysokość maty 3,5 mm
- Jeden przewód przyłączeniowy
- Przewody z izolacją FEP
- Powłoka zewnętrzna PVDF
- W pełni ekranowana konstrukcja
Specyfikacja
|
Nominalne napięcie |
230 V~ |
|
Konstrukcja |
Przewód podwójny z ekranowaniem 360°, jeden przewód zimny |
|
Wydajność |
70 W/m2 @ 230 V~ |
|
Maks. dopuszczalna temperatura użytkowania, zasilany |
115 °C |
|
Maks. dopuszczalna temperatura użytkowania, bez zasilania |
120 °C |
|
Wymiary przewodu |
3,0 mm |
|
Wytrzymałość na odkształcenia |
600 N |
|
Siła ciągnięcia |
120 N |
|
Izolacja przewodów |
FEP |
|
Powłoka zewnętrzna |
PVDF |
|
Ekran |
100% pokrycia powierzchni, folia AL, wyprowadzenie 0,5mm2 ocynowany drut Cu |
|
Zimny przewód |
4 m DTWB, 2 x 1 mm2 z ekranem |
|
Min. temperatura instalacji |
-5 °C |
|
Gięcie Ø, min. |
5 cm |
|
Klasa IP |
IPX7 |
.
Zakres gwarancji
Zgodność
Zgodność z normami:
IEC 60335-1: 2012
(z poprawkami)
• IEC 60335-2-96: 2002
z poprawkami)
.
Warianty produktu
Wybierz wariant produktu, aby przejść do strony produktu w Danfoss Store, gdzie można znaleźć więcej szczegółów i dokumentów
Tabela
|
Nr artykułu. |
Powierzchnia grzewcza |
Wymiary (szer. x dł.) |
Moc @ 230 V~ |
Rezystancja |
Przewód zasilający |
|
3,0 m2 |
0,5 x 6,0 m |
210 W |
252 Ω |
2 x 1,0 mm2 |
|
|
5,0 m2 |
0,5 x 10,0 m |
350 W |
151 Ω |
2 x 1,0 mm2 |
|
|
7,0 m2 |
0,5 x 14,0 m |
490 W |
108 Ω |
2 x 1,0 mm2 |
|
|
8,7 m2 |
0,5 x 17,5 m |
615 W |
86 Ω |
2 x 1,0 mm2 |
|
|
11,7 m2 |
0,5 x 23,5 m |
825 W |
64 Ω |
2 x 1,0 mm2 |
.
